Uniwersalny licznik motocyklowy – instrukcja wyboru, montażu i kalibracji

Uniwersalny licznik motocyklowy może zastąpić uszkodzony zestaw fabryczny albo ułatwić modernizację starszego motocykla. Sam napis „uniwersalny” nie oznacza jednak, że urządzenie będzie pasować do każdej instalacji. Liczą się między innymi rodzaj sygnału prędkości, sposób pobierania obrotów, liczba cylindrów, napięcie zasilania oraz możliwość dokładnej kalibracji.

Poniższa instrukcja prowadzi przez cały proces: od zakupu odpowiedniego urządzenia, przez montaż mechaniczny i podłączanie przewodów, aż po testową jazdę. Najważniejsza zasada jest prosta: prace przy uchwycie i podstawowym okablowaniu można zwykle wykonać samodzielnie, ale ingerencję w niejasną instalację, sterownik silnika lub układy bezpieczeństwa lepiej powierzyć fachowcowi.

Wszystko, co musisz wiedzieć o uniwersalnym liczniku motocyklowym

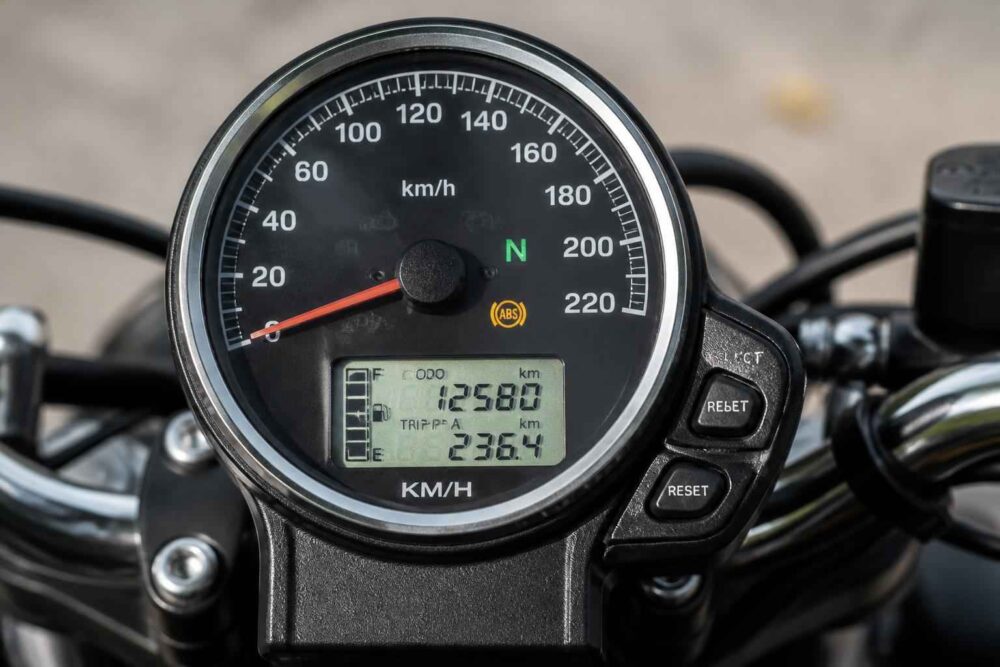

Cyfrowy licznik motocyklowy najczęściej łączy kilka funkcji w jednej obudowie. Pokazuje prędkość, przebieg całkowity i dzienny, obroty silnika, a często również poziom paliwa, temperaturę, bieg, napięcie akumulatora oraz stan kierunkowskazów i świateł. Nie każdy produkt obsługuje wszystkie te sygnały, dlatego przed zakupem trzeba porównać funkcje z wyposażeniem motocykla.

Najpopularniejsze są wyświetlacze LCD, ponieważ zużywają niewiele energii i zwykle dobrze sprawdzają się w codziennej jeździe. Ekrany OLED mogą oferować lepszy kontrast, lecz w praktyce ważniejsze od samej technologii jest czytelne podświetlenie, odpowiedni rozmiar cyfr i widoczność w słońcu. W motocyklu turystycznym liczy się także możliwość szybkiego odczytu bez odrywania uwagi od drogi.

Uniwersalny zestaw do licznika może zawierać sam wyświetlacz, wiązkę przewodów, czujnik magnetyczny, magnes, uchwyty i kontrolki. Czasami czujnik prędkości trzeba dokupić osobno. To pozorna oszczędność, jeśli po montażu okazuje się, że brakuje elementu niezbędnego do prawidłowego pomiaru.

Jak wybrać odpowiedni licznik dla swojego motocykla?

Zakup zacznij od sprawdzenia instrukcji konkretnego modelu, a nie od zdjęcia produktu. Najważniejsze pytanie brzmi: skąd licznik ma otrzymać informację o prędkości i obrotach? Prędkość może być mierzona przez czujnik magnetyczny przy kole, czujnik Halla, fabryczny impulsator albo sygnał pochodzący z napędu. Obrotomierz może z kolei wykorzystywać impuls z cewki zapłonowej, przewód obrotomierza z fabrycznej wiązki lub sygnał sterownika.

Czujnik magnetyczny działa dzięki magnesowi umieszczonemu przy obracającym się kole. Przy każdym przejściu magnesu obok czujnika powstaje impuls. Czujnik Halla działa podobnie, ale wykorzystuje element elektroniczny reagujący na pole magnetyczne. W obu przypadkach istotne są odległość, stabilne mocowanie i liczba impulsów przypadających na obrót. Nie wystarczy więc, że w opisie widnieje określenie „do każdego motocykla”.

Sprawdź zakres prędkości, sposób ustawiania obwodu koła, obsługiwaną liczbę cylindrów i konfigurację impulsów obrotomierza. Liczba cylindrów może mieć znaczenie, ale nie zawsze rozwiązuje problem, ponieważ różne motocykle przekazują sygnał obrotów w odmienny sposób. W motocyklu gaźnikowym sygnał często pobiera się z układu zapłonowego, natomiast w modelu z wtryskiem może pochodzić z fabrycznej instalacji sterującej. Nie należy łączyć przewodu „na próbę” z przypadkowym pinem sterownika.

Oceń również obudowę. Powinna być odporna na deszcz, drgania i zmiany temperatury, a przewód wychodzący z obudowy powinien mieć zabezpieczenie przed wyrwaniem. Jeśli producent nie podaje instrukcji, schematu i sposobu kalibracji, niska cena nie rekompensuje ryzyka. Późniejsza diagnostyka będzie wtedy opierała się na zgadywaniu.

Przed zakupem porównaj następujące dane:

• napięcie zasilania i dopuszczalny zakres napięcia,
• typ czujnika prędkości oraz jego dostępność w zestawie,
• metodę podłączenia obrotomierza i liczbę obsługiwanych impulsów,
• zakres regulacji obwodu koła lub liczby impulsów na obrót,
• obecność wejść dla kontrolek, paliwa, temperatury i biegu neutralnego,
• szczelność obudowy, czytelność ekranu oraz dostępność instrukcji.

W przypadku wymiany licznika na motocyklu sprawdź także sposób mocowania. Rozstaw śrub, średnica uchwytu i miejsce wyprowadzenia przewodów mogą wymusić dodatkowy adapter. Taki element powinien być sztywny, ale nie może przenosić nadmiernych drgań na obudowę.

Instrukcja montażu licznika krok po kroku

Do podstawowego montażu potrzebne są klucze, wkrętaki, szczypce do zaciskania konektorów, próbnik lub multimetr, koszulki termokurczliwe, taśma izolacyjna dobrej jakości, opaski kablowe i bezpiecznik z oprawką. Przydatne będą także końcówki oczkowe, dodatkowy przewód o odpowiednim przekroju oraz uchwyt dopasowany do kierownicy lub półki. Przed rozpoczęciem zrób zdjęcia fabrycznej wiązki i oznacz przewody. Odłącz ujemny zacisk akumulatora, zanim zaczniesz ingerować w instalację.

Punkt decyzyjny: jeśli fabryczna wiązka ma jasne oznaczenia, a licznik korzysta z prostych sygnałów, można kontynuować samodzielnie. Jeżeli przewody są zmodyfikowane, brakuje schematu albo trzeba ingerować w magistralę komunikacyjną motocykla, przerwij pracę i skorzystaj z dokumentacji serwisowej lub pomocy elektryka motocyklowego.

1. Sprawdź położenie i odłącz stary zestaw. Zdemontuj osłony, odłącz akumulator i wyjmij fabryczny licznik bez ciągnięcia za przewody. Zachowaj elementy mocujące, ponieważ mogą przydać się przy wykonaniu adaptera.
2. Przymierz nowy licznik. Ustaw go tak, aby był widoczny w pozycji jazdy i nie kolidował z kierownicą, linkami ani owiewką. Po skręceniu kierownicy w obie strony przewody nie mogą się napinać.
3. Zamocuj czujnik prędkości. Przy czujniku magnetycznym zamontuj magnes na obracającym się elemencie koła, a czujnik na nieruchomym wsporniku. Zachowaj odstęp wskazany w instrukcji urządzenia. Elementy muszą być ustawione stabilnie; chwilowa zmiana odległości podczas jazdy powoduje gubienie impulsów.
4. Podłącz zasilanie i masę. Przewód dodatni podłącz do zasilania pojawiającego się po włączeniu zapłonu, a masę do pewnego punktu masowego lub przewodu masowego. Obwód dodatkowego urządzenia zabezpiecz bezpiecznikiem umieszczonym możliwie blisko źródła zasilania.
5. Podłącz sygnały. Dołącz czujnik prędkości, przewód obrotomierza oraz tylko te kontrolki, których funkcję potwierdza schemat. Po każdym połączeniu sprawdź ciągłość i izolację.
6. Wykonaj kontrolę przed zamknięciem osłon. Podłącz akumulator, włącz zapłon i sprawdź podświetlenie, kontrolki oraz reakcję czujników. Dopiero potem zamocuj wiązkę na stałe.

Kolory przewodów nie są uniwersalnym standardem. Czerwony przewód często oznacza zasilanie, czarny masę, a zielony lub biały sygnał, lecz konkretne urządzenie może mieć zupełnie inny układ. Zawsze kieruj się opisem pinów producenta. Podłączenie przewodu sygnałowego w miejsce zasilania może uszkodzić licznik albo element motocykla.

Przewody prowadź z dala od kolektora wydechowego, ostrych krawędzi, ruchomych elementów zawieszenia i miejsc, w których może zbierać się woda. Nie napinaj ich przy skręcie kierownicy. Połączenia lutowane lub zaciskane zabezpiecz koszulką termokurczliwą; sama taśma z czasem może odpaść pod wpływem wilgoci i temperatury. Luźna wiązka może przetrzeć izolację, a zwarcie w pobliżu akumulatora jest realnym zagrożeniem dla instalacji.

Kalibracja i konfiguracja: jak ustawić licznik?

Po montażu ustaw jednostki prędkości i przebiegu, format zegara, jasność oraz ewentualne alarmy. Jeśli urządzenie obsługuje liczbę cylindrów lub rodzaj impulsu obrotomierza, wybierz wartość zgodną z instrukcją. Nie zakładaj, że ustawienie „4 cylindry” będzie poprawne w każdym czterocylindrowym motocyklu — sposób generowania impulsów może być ważniejszy niż sama liczba cylindrów.

Najważniejszym parametrem jest obwód koła albo liczba impulsów przypadających na określony dystans. W zależności od konstrukcji licznika menu może używać milimetrów, centymetrów, cali, liczby magnesów lub współczynnika kalibracyjnego. Zapisz wartość początkową, aby móc wrócić do ustawień po zmianach.

Najdokładniej zmierz obwód rzeczywisty, a nie tylko obliczony z rozmiaru opony. Ustaw motocykl na kołach, zaznacz punkt na oponie i podłożu, przesuń pojazd o pełny obrót koła, a następnie zmierz dystans między oznaczeniami. Pomiar wykonany pod obciążeniem lepiej odpowiada warunkom jazdy, ponieważ opona lekko się odkształca.

Przykład ma charakter wyłącznie ilustracyjny. Jeśli zmierzony obwód wynosi 1980 mm, w menu wpisz 1980, o ile instrukcja licznika wymaga milimetrów. Jeżeli urządzenie prosi o obwód w centymetrach, wartość wyniesie 198. Nie należy wpisywać średnicy 630 mm w polu przeznaczonym na obwód. Gdy producent wymaga liczby impulsów, trzeba ustalić, ile razy magnes lub znacznik wywołuje sygnał w czasie jednego obrotu.

Po zapisaniu ustawień wykonaj test na znanym odcinku. Najlepiej użyć drogi z ograniczeniem prędkości, na której można bezpiecznie porównać wskazanie z niezależnym pomiarem GPS. GPS nie powinien być traktowany jako absolutny wzorzec w każdej sytuacji, ale dobrze wykrywa wyraźne rozbieżności. Jeśli licznik zawyża odczyt w całym zakresie, zmiana obwodu zwykle działa w przeciwną stronę niż intuicja: większa wartość obwodu zazwyczaj zmniejsza liczbę wskazywanych obrotów koła i może obniżyć odczyt. Zawsze potwierdź sposób działania w instrukcji konkretnego urządzenia.

Po kalibracji sprawdź wskazanie przy kilku prędkościach, a nie tylko podczas powolnego toczenia. Zwróć uwagę, czy licznik nie gubi impulsów przy skręcie kierownicy, na nierówności lub po rozgrzaniu. Jeżeli ustawienie przebiegu wymaga wpisania wartości początkowej, zachowaj dokumentację wcześniejszego wskazania. Nie należy zmieniać przebiegu w celu ukrycia rzeczywistego zużycia motocykla.

Rozwiązywanie problemów: najczęstsze błędy i ich diagnostyka

Gdy licznik nie włącza się, zacznij od podstaw. Sprawdź napięcie na akumulatorze, obecność zasilania po włączeniu zapłonu, bezpiecznik oraz punkt masowy. Multimetr pozwala sprawdzić, czy napięcie dociera do właściwych pinów. Jeśli zasilanie jest prawidłowe, a ekran pozostaje ciemny, odłącz dodatkowe czujniki i sprawdź sam licznik. Zwarcie w jednym z przewodów sygnałowych może blokować pracę całego zestawu.

Jeżeli urządzenie uruchamia się, ale resetuje przy włączeniu świateł lub kierunkowskazów, podejrzane są słaba masa, luźne połączenie albo spadek napięcia. Nie zwiększaj bezpiecznika „na próbę”. Jego zadaniem jest ochrona przewodów i urządzenia. Większa wartość może opóźnić zadziałanie zabezpieczenia podczas zwarcia.

Brak wskazań prędkości najczęściej wynika z niewłaściwego odstępu czujnika, przesuniętego magnesu, przerwanego przewodu albo błędnego wyboru typu czujnika w menu. Unieś koło i obróć je ręcznie, obserwując reakcję licznika. Jeśli nie ma żadnej reakcji, sprawdź przewód i położenie elementów. Jeżeli wskazanie jest zawyżone lub zaniżone, ponownie zmierz obwód koła i liczbę impulsów.

Brak obrotów wymaga ostrożniejszej diagnostyki. Przewód obrotomierza może być podłączony do niewłaściwego źródła, a wybrany tryb może nie pasować do instalacji zapłonowej. Wskazanie skaczące lub wielokrotnie zawyżone oznacza zwykle niezgodność rodzaju impulsu, zakłócenia albo błędne ustawienie parametrów. Nie podłączaj kolejnych przewodów do cewki i sterownika metodą prób. W tym miejscu kończy się bezpieczne DIY, zwłaszcza gdy nie dysponujesz schematem motocykla.

Migająca kontrolka kierunkowskazu, świateł drogowych lub luzu może oznaczać odwrotną polaryzację, brak wspólnej masy albo niekompatybilny sposób sterowania. Sprawdź, czy dana kontrolka wymaga podania plusa, czy masy. W niektórych instalacjach fabryczny sygnał jest monitorowany przez elektronikę i nie powinien być bezpośrednio obciążany dodatkowym wejściem licznika.

Zalety i wady: czy uniwersalny licznik jest wart uwagi?

Największą zaletą takiego rozwiązania jest możliwość przywrócenia podstawowych wskazań w starszym lub przebudowanym motocyklu. Uniwersalny licznik daje też większy wybór formy, rozmiaru i funkcji niż niedostępny już element fabryczny. W prostym motocyklu, skuterze albo quadzie podstawowy model może być wystarczający, o ile ma właściwy czujnik i możliwość kalibracji.

Wadą jest konieczność dopasowania instalacji. Montaż może wymagać nowego uchwytu, czujnika, przedłużenia przewodów oraz dodatkowego zabezpieczenia. Tani produkt może mieć nieczytelną instrukcję, słabe przyciski, nieszczelną obudowę albo ograniczony zakres regulacji. Wtedy pozorna oszczędność znika, gdy trzeba ponownie rozebrać przód motocykla lub wymienić uszkodzony czujnik.

Licznik fabryczny zwykle lepiej współpracuje z konkretnym motocyklem, zachowuje oryginalne kontrolki i korzysta z gotowej wiązki. Jego wadą może być cena, ograniczona dostępność albo brak możliwości dopasowania do przebudowanego pojazdu. Uniwersalny odpowiednik wygrywa elastycznością, ale wymaga większej odpowiedzialności przy montażu i kalibracji.

Moja rekomendacja jest warunkowa: wybierz uniwersalny licznik, gdy znasz typ sygnałów, masz schemat podłączenia i możesz sprawdzić wskazania po montażu. Nie kupuj go wyłącznie dlatego, że jest tani albo reklamowany jako „pasujący do wszystkich motocykli”. Jeśli nie da się ustalić sposobu pobierania obrotów, nie wiadomo, jak zabezpieczyć zasilanie, albo urządzenie nie pozwala precyzyjnie ustawić obwodu koła, lepiej poszukać innego rozwiązania.

Przed zamknięciem prac sprawdź jeszcze raz mocowanie, szczelność połączeń, działanie świateł i kontrolek oraz zachowanie przewodów przy pełnym skręcie kierownicy. Następnie wykonaj spokojną jazdę kontrolną i porównaj prędkość z niezależnym pomiarem. Dopiero poprawny montaż, kalibracja i taki test potwierdzają, że wymiana licznika na motocyklu została wykonana bezpiecznie.

Najważniejsze są trzy rzeczy: rzeczywista kompatybilność, zabezpieczone okablowanie i prawidłowy pomiar prędkości. Jeżeli którykolwiek z tych punktów pozostaje niejasny, nie warto ryzykować instalacji metodą prób. Dokumentacja producenta lub pomoc fachowca będzie wtedy tańsza niż uszkodzony licznik, wiązka elektryczna albo jazda z błędnym wskazaniem prędkości.
